Описание
Насос 5НК-9х1 предназначен для перекачивания нефти и нефтепродуктов с температурой от 0 до +80°С. Электронасосные агрегаты изготавливаются для эксплуатации во взрывоопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом.
Конструкция:

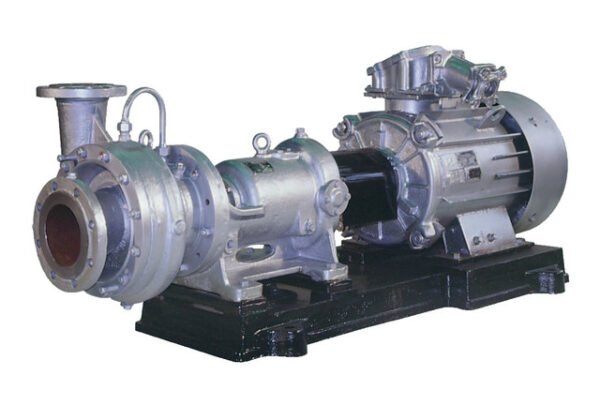

Насосный агрегат состоит из насоса и двигателя, смонтированных на общей фундаментной плите. Привод насоса от двигателя осуществляется через упругую муфту.
Насос – центробежный, консольный, одноступенчатый на отдельной стойке
Подвод перекачиваемой жидкости к насосу осуществляется горизонтально по оси насоса, отвод – вертикально вверх.
Направление вращения ротора по часовой стрелке, если смотреть со стороны всасывания.
По заказу данный насос может быть изготовлен в климатическом исполнении Т (ТВ и ТС).
Условное обозначение 5НК-9х1:
5 – Диаметр входа, уменьшенный в 25 раз
Н – Насос нефтяной
К – Консольный
9 – Коэффициент быстроходности, уменьшенный в 10 раз
1 – Одноступенчатый
